Bronkhorst® CORI-FLOW™ 시리즈는 코리올리 측정 원리를 기반으로 하는 정밀하고 컴팩트한 기체 및 액체용 질량 유량계 및 컨트롤러입니다.

고객 사양에 맞추어 제작되어 실험실, 생산기계, pilot, 산업현장 또는 위험 지역에서도 사용할 수 있습니다.

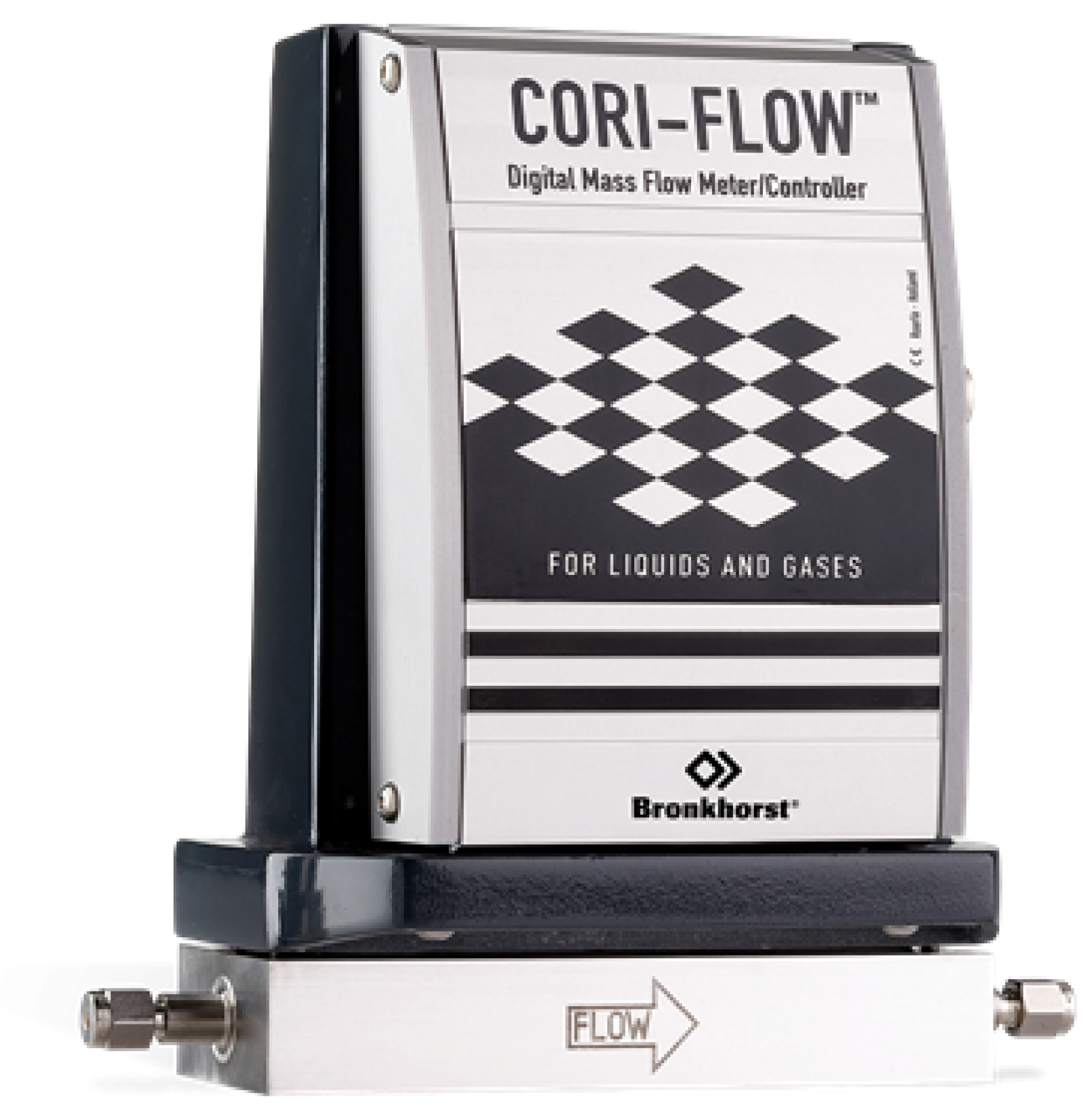

CORI-FLOW™ 시리즈 직접 질량 유량계 및 컨트롤러

저유량 측정 및 제어 전문가인 Bronkhorst®는 판독값의 ±0.2% 또는 ±0.5%의 두 가지 등급에서 높은 정확도를 제공하도록 CORI-FLOW™ 시리즈 질량 유량 측정 기기를 설계했습니다.

CORI-FLOW™는 고급 코리올리 유형 질량 유량 센서를 사용하여 압력, 온도, 밀도, 전도도 및 점도의 변화하는 작동 조건에서도 탁월한 성능을 발휘합니다.

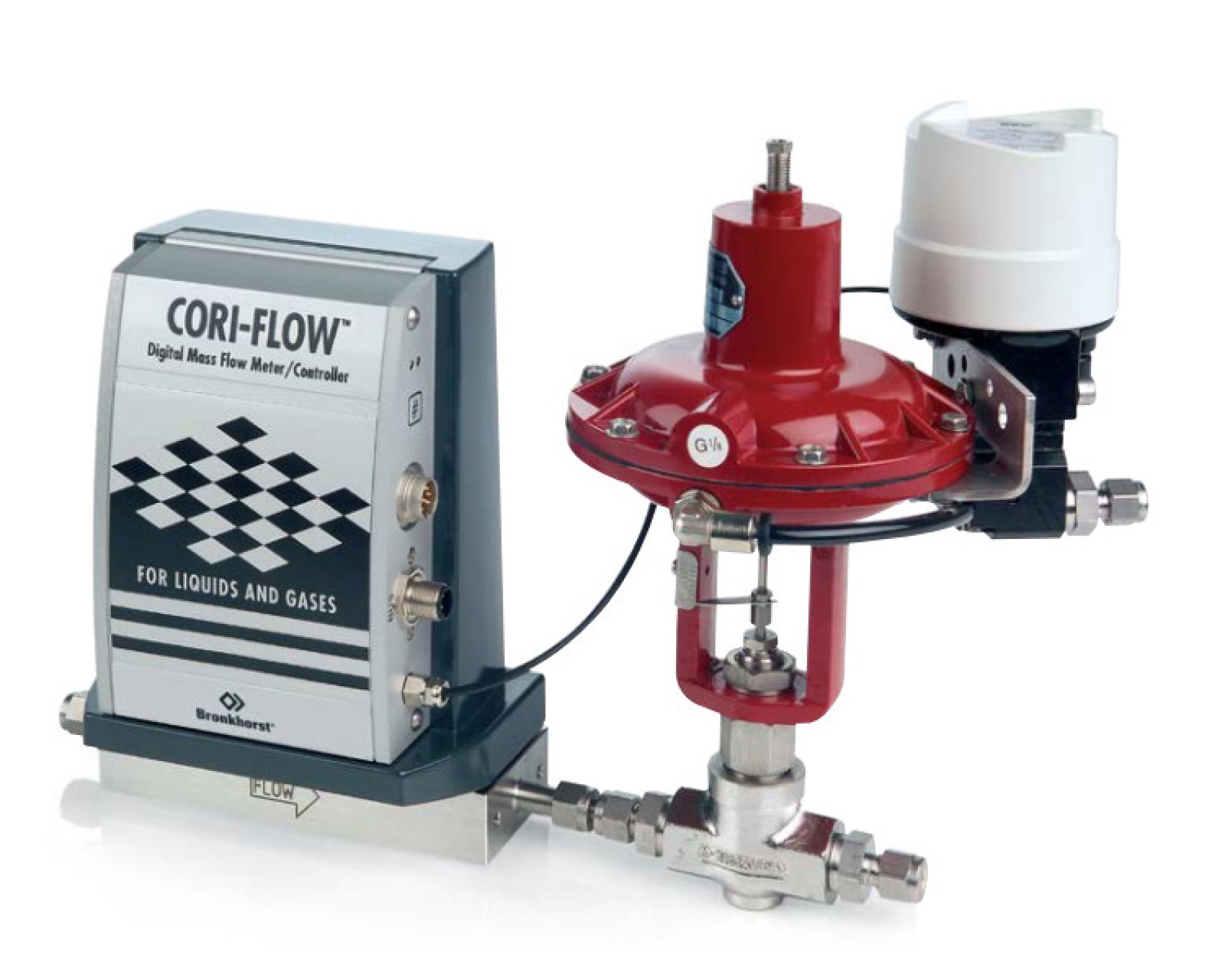

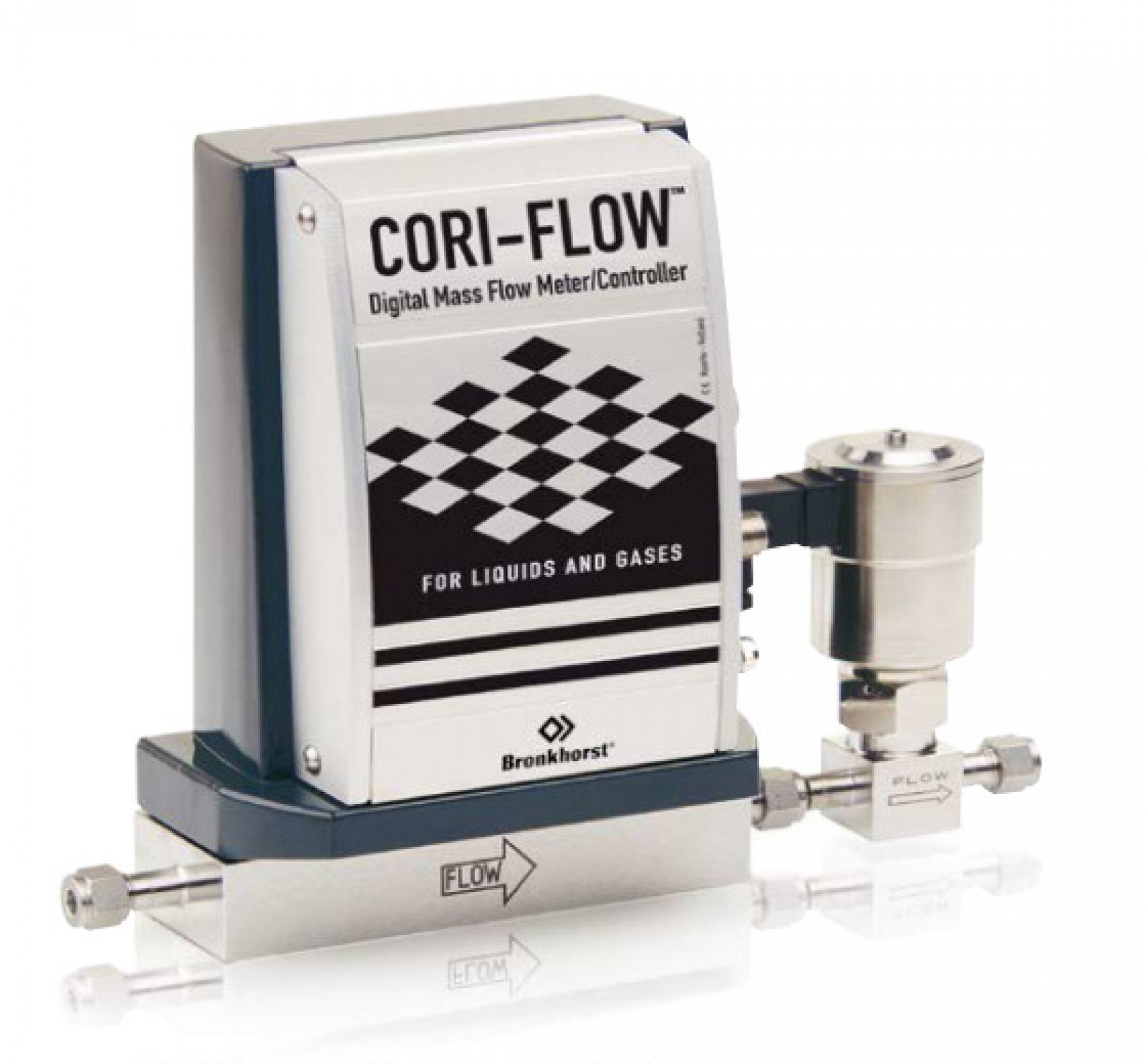

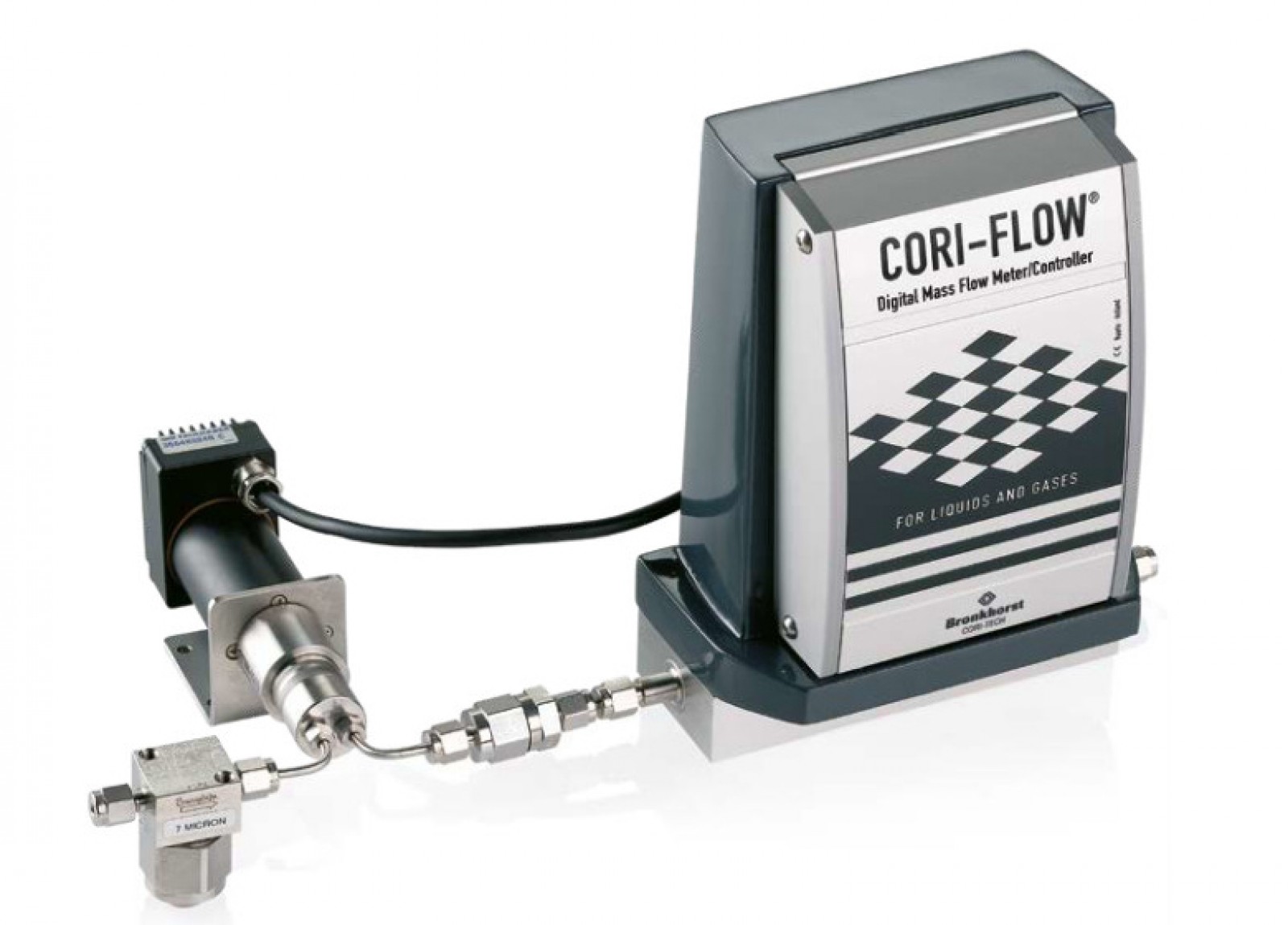

MFC는 제어 밸브나 펌프를 일체형부품 또는 별도의 구성 요소로 갖출 수 있습니다.

기본적으로 아날로그(0-5 Vdc / 4-20 mA) 및 RS232 출력 지원하며 PROFIBUS DP, DeviceNet™, Modbus-RTU 또는 FLOW-BUS에 대한 인터페이스를 선택하여 장착할 수 있습니다.

최소 200g/h에서 최대 600kg/h까지의 범위로 2가지 모델이 있으며, "Multi-Range" 기능을 제공합니다.

Muli-Range란 사용자가 정확도를 유지시키면서 공장 설절값을 재조정할 수 있는 기능입니다.

유량계와 유량 컨트롤러 모두 IP65 내후성 하우징이 장착되어 있으며 ATEX Zone 2 위험 지역에서 사용할 수 있습니다.

적용 분야

  식품

  화학

  석유화학

  제약 산업

  발효 설비

  반도체 공정

  연료전지 공정

일반 CORI-FLOW™ 기능

  직접 질량 유량 측정

  유체 특성과 무관

  제어 밸브 또는 펌프용 통합 PID 컨트롤러

  빠른 응답 시간

  높은 정확도, 우수한 반복성

  컴팩트한 IP65 하우징

  옵션: ATEX 승인 Cat.3, Zone 2

  옵션: 양방향 측정

디지털 기능

  표준: RS232

  옵션: PROFIBUS DP, DeviceNet™, Modbus RTU 또는 FLOW-BUS

  요청 시 기타 필드버스 옵션

  알람 및 (일괄) 카운터 기능

측정 원리

CORI-FLOW™에는 진동 시스템에 두 개의 평행한 튜브 루프가 포함되어 있습니다. 유체가 튜브를 통해 흐를 때 Coriolis force는 루프 사이에 다양한 위상 변이를 일으키며, 이는 센서에 의해 감지되어 PC보드로 전해지고, 실제 질량유량에 정비례한 결과값이 출력됩니다.
