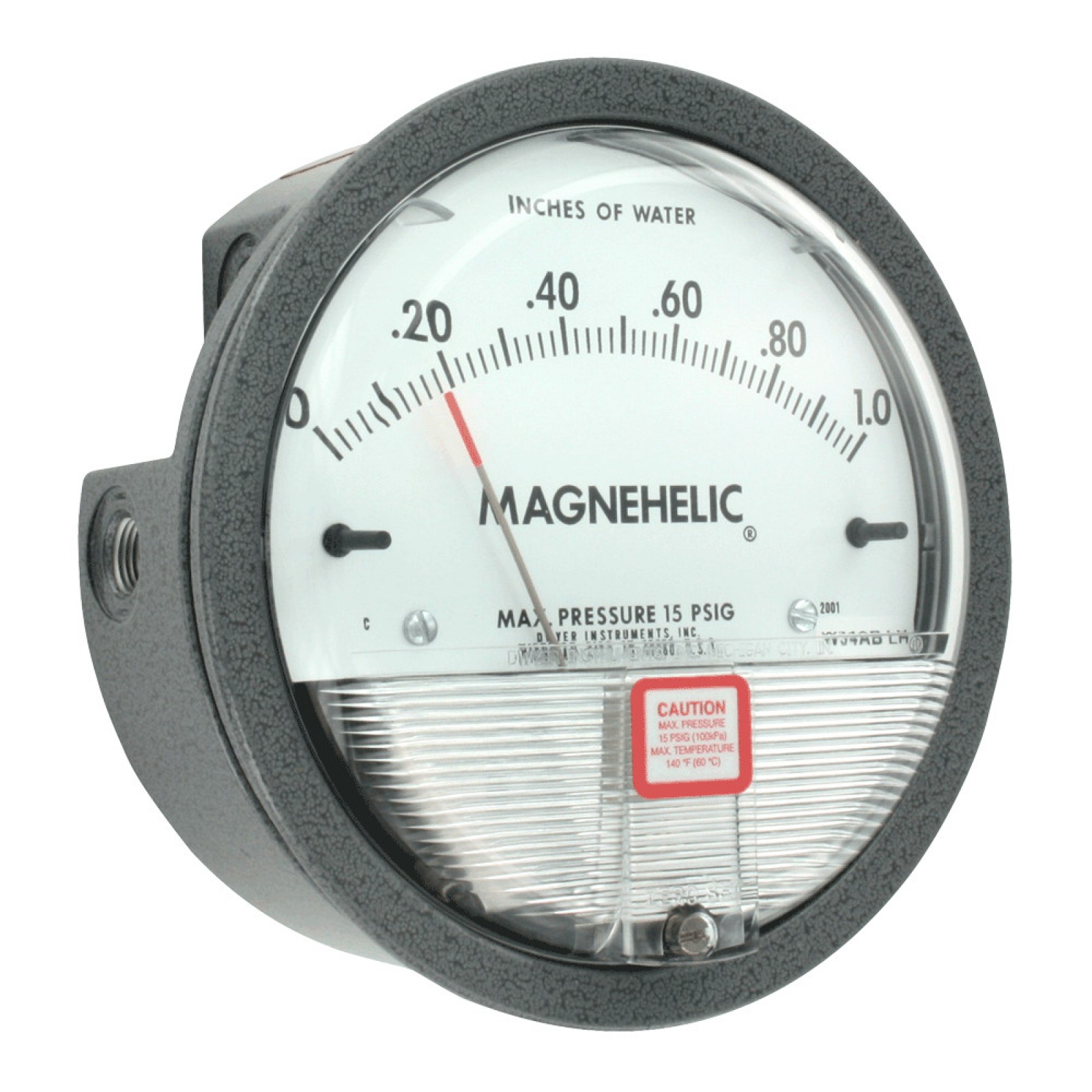

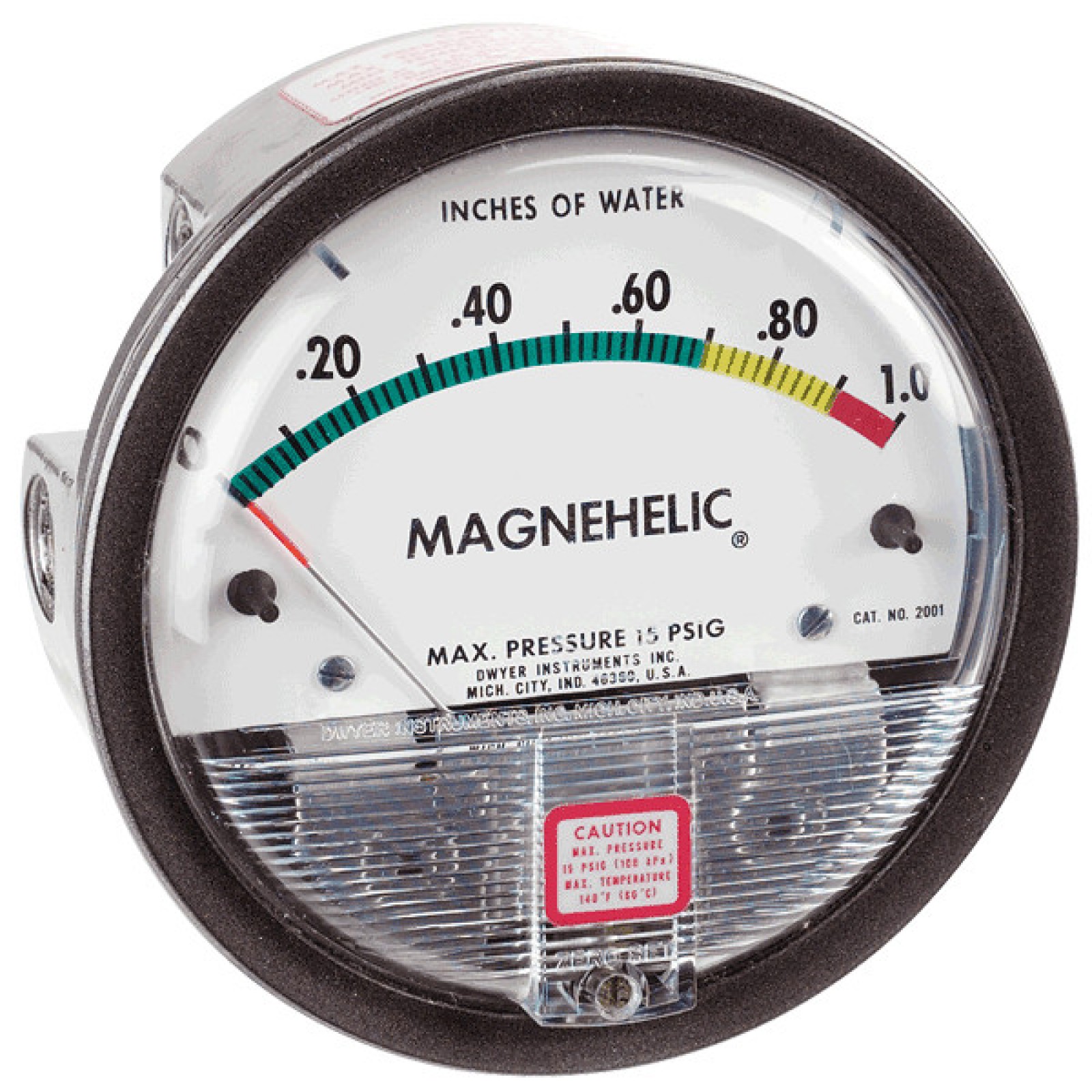

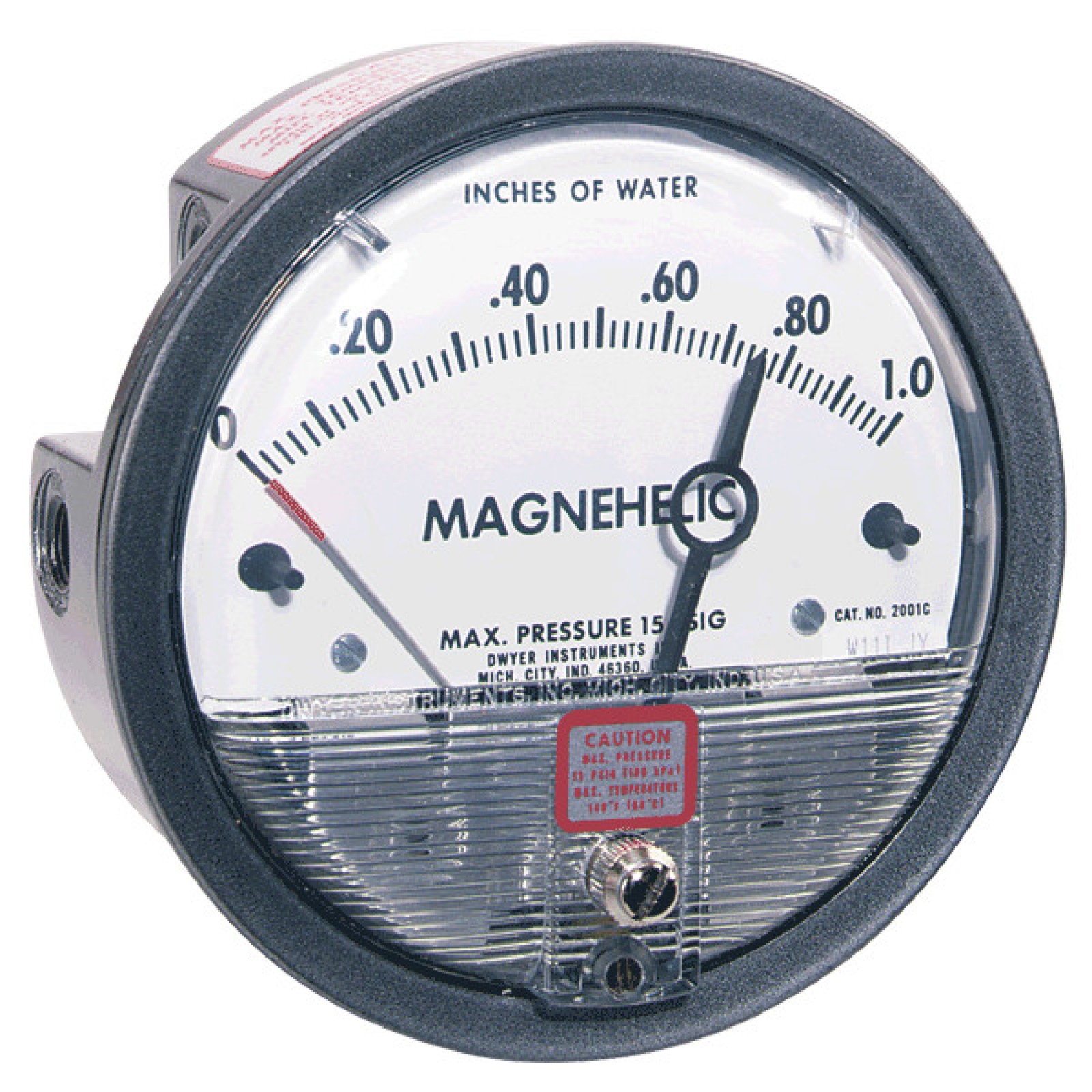

MAGNEHELIC ® DIFFERENTIAL PRESSURE GAGES

마그넬릭 차압계

양압, 음압, 차압 측정용, 정확도 1% 이내까지 가능

Dwyer Magnehelic®(마그넬릭) 2000 시리즈는 1953년 J Dwyer가 발명한 차압 게이지로, Magnehelic®은 Magnet과 Helix 두 단어를 조합해 만든 등록상표입니다.

산업 표준 및 시장을 선도하는 다용도 저차압 게이지이며, 81가지 모델과 27가지 옵션을 제공합니다.

간단하고 마찰 없는 구조로 Magnehelic® 게이지 무브먼트를 사용하여 공기 또는 비부식성 가스의 압력을 양압, 음압(진공) 또는 차압으로 신속하게 표시합니다.

장점/특징

• 전체 범위의 ±2% 정확도(고정밀±1%)를 제공합니다.
• 플라스틱 창은 자외선 안정화 처리로 열화와 변색을 최소화했으며 왜곡이 없어 멀리서도 쉽게 읽을 수 있습니다.
• 특허받은 설계로 압력 변화에 신속하게 반응하여 위급 상황 발생 시 즉시 판단 가능합니다.
• 내구성이 뛰어난 견고한 하우징과 고품질 부품으로 수명이 길고, 가동 중단 시간을 최소화합니다.
• 충격, 진동, 과압에 대한 내성을 갖추고 있으며 IP67 등급의 방수/방진 기능을 제공합니다.
• 고정밀 옵션(-HA)을 선택하면 전체 범위의 1% 이내로 정확도를 확보할 수 있고, 거울면 눈금판 및 교정 인증서가 기본 포함됩니다.

적용분야

• 필터 모니터링
• Dwyer® 피토관(피토튜브)을 이용한 공기 속도 측정
• 송풍기 진공 모니터링
• 팬 ​​압력 표시
• 덕트, 실내 또는 건물 압력 측정
• 클린룸 양압 표시
• 격리실 음압 표시

사양

• 용도: 공기 및 비가연성 호환 가스(천연가스 옵션 제공)
  참고: 수소와 함께 사용 가능합니다. Buna-N 다이어프램을 별도로 주문해야 하고, 압력은 35psi 미만이어야 합니다.
• 하우징: 다이캐스트 알루미늄 케이스 및 베젤, 아크릴 커버 외부 마감은 168시간 염수 분무 부식 시험을 견딜 수 있도록 회색으로 코팅되었습니다.
• 정확도: FS 대비 ±2%(-HA 모델 ±1%),
  -0, -100PA, -125PA, -10MM 범위에서는 ±3%(-HA ±1.5%),
  -00, -60PA, -6MM 범위에서는 ±4%(-HA ±2%),
  70°F(21.1°C)에서 전 범위에 걸쳐 적용됩니다.

• 압력 한계: -20 in Hg ~ 15 psig(-0.677 ~ 1.034 bar); MP 옵션: 35 psig(2.41 bar); HP 옵션: 80 psig(5.52 bar).
• 보호 등급: IP67.
• 과압: 표준 게이지의 경우 약 25 psig(1.72 bar)에서 안전 플러그가 열립니다.
• 온도 범위: 20~140°F*(-6.67~60°C). 저온 옵션 사용 시 -20°F(-28°C).
• 크기: 다이얼 직경 4인치(101.6mm).
• 장착 방향: 다이어프램 수직 위치. 다른 장착 방향은 제조사에 문의하십시오.

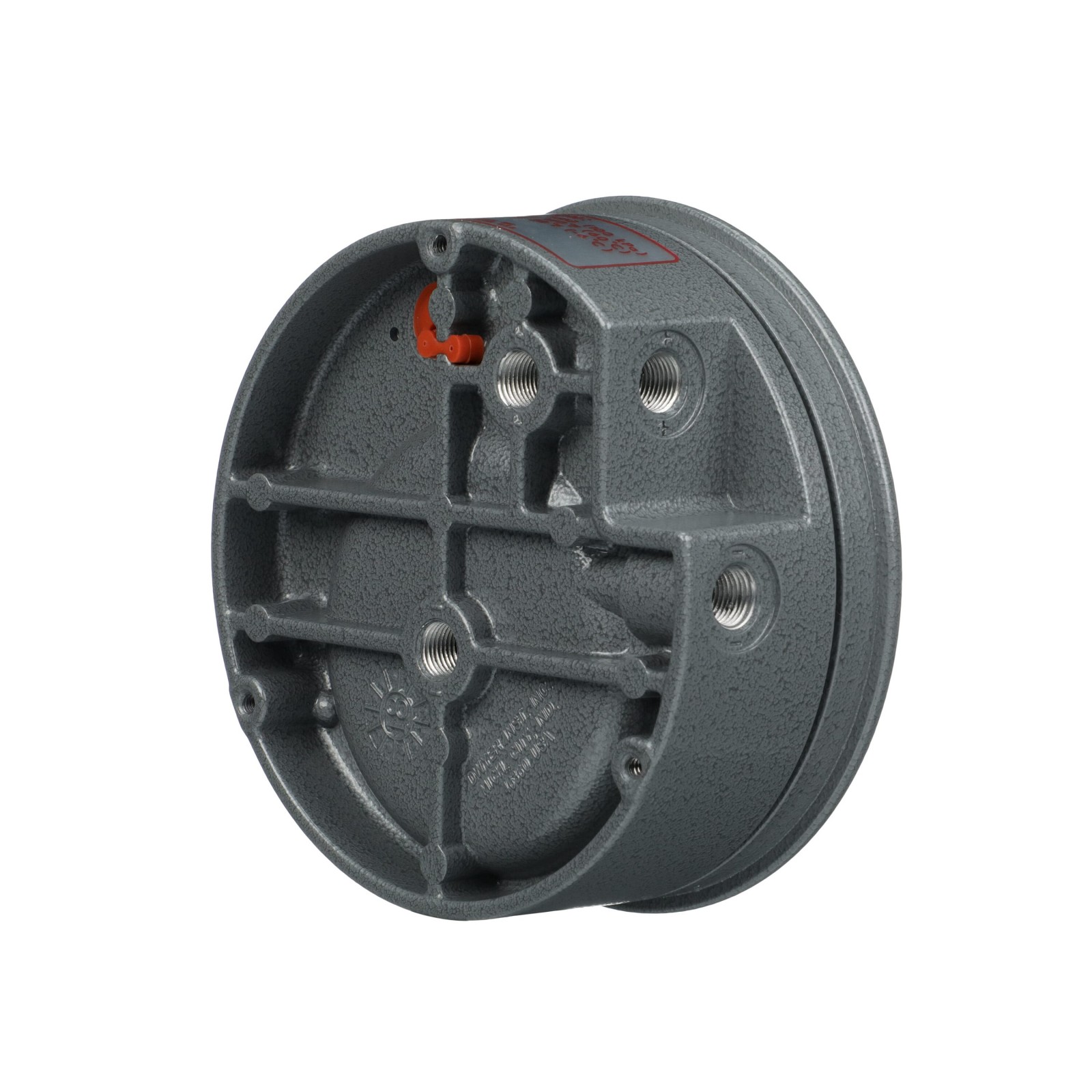

• 공정 연결: 1/8인치 암나사 NPT 고압 및 저압 탭 (측면 1쌍, 후면 1쌍).
• 무게: 1파운드 2온스(510g), 중압 및 고압 2파운드 2온스(963g).
• 표준 부속품: 1/8인치 NPT 압력 탭용 플러그 2개, 1/8인치 파이프 나사산-고무 튜브 어댑터 2개, 나사가 포함된 매립형 어댑터 3개. (MP 및 HP 게이지 액세서리의 어댑터 3개 대신 장착 및 스냅링 리테이너가 제공됩니다.)
• 준수 사항: EU 지침 2011/65/EU(RoHS II)의 기술 요구 사항을 충족합니다. (참고: SP 모델은 RoHS 승인을 받지 않았습니다.)


• *저온용 모델은 특별 옵션으로 제공됩니다.


• 참고: 게이지 총 압력 등급 내에서 높은 사이클 속도를 요구하는 용도의 경우, 다음으로 높은 등급을 권장합니다. 중압 및 고압 옵션을 참조하십시오.

검교정대행

• 주문 시 KOLAS 검교정을 요청하시면 쉽고 빠르게 한번에 처리하실 수 있습니다.
