HY-OPTIMA® 2700 Series Explosion Proof In-line Hydrogen Process Analyzer
방폭형 인라인 수소 공정 분석기
비소모성 반도체 센서 (Solid-State Sensor)
수소 전용 측정
방폭 설계
구성 세부 정보
H2scan의 HY-OPTIMA® 2700 시리즈 인라인 실시간 수소 전용 공정 분석기는 사용 편의성, 유연한 인터페이스 및 진정한 공정 제어를 위해 설계되었습니다. HY-OPTIMA 2700 시리즈는 특허받은 Solid-State 센서를 내장한 방폭형 장치로, 최대 95%의 상대 습도와 최대 60ºC의 온도 조건의 배경 가스 흐름에서 작동하도록 구성되어 있습니다. HY-OPTIMA 2700 시리즈는 실시간 연속 수소 측정을 통해 공정 설비 효율을 높이고 진단을 개선하며 유지 보수 관리를 강화하여 수익성을 향상시킬 수 있는 공정 가스 응용 분야에 이상적입니다.
- 검증 주기: 90일
- 제품 수명: 10년 이상
- 압력 보상: 예
- 작동 습도: 95% RH 미만 (비응축)
- 유량: 0.1 ~ 10 slpm
- 공정 가스 온도: -20°C ~ 60°C
- 작동 온도: -20°C ~ 55°C
- 보관 온도: -30°C ~ 80°C
- 출력 신호
아날로그: 4 ~ 20mA (또는 사용자 지정 mA)
직렬: RS422 또는 TS422
릴레이 접점: 5A/240VAC 또는 5A/30VDC
Normally Open (N.O.) 및 Normally Closed (N.C.) 접점을 모두 갖춘 프로그래밍 가능한 릴레이 2개와 Fault Relay 1개
- 입력 전압: 90-240VAC
- 입력 전력: 15W
- 크기: 7.5inch (L) x 5.4inch (W) x 5.7inch (D)
- 어댑터 피팅: 3/4인치 유니온 티 압축 방식
ATEX 버전은 최대 공정 가스 압력이 1.1 ATM으로 제한됩니다.
AI 및 분석을 위한 신뢰할 수 있는 데이터
H2scan의 독자적인 자가 모니터링 기술은 센서 성능을 지속적으로 검증하여 AI 및 예측 유지보수에 필요한 깨끗하고 정확한 데이터를 제공합니다. 성능 저하 시 조용히 고장나면서 데이터 기록을 손상시키는 다른 센서와 달리, H2scan 센서는 성능 저하 시 즉시 경고를 보내어 현재의 모니터링 요구 사항은 물론 미래의 분석에도 필요한 모든 데이터의 신뢰성을 보장합니다.
Product Selection
Model 2710 2720 2730 2740 Hydrogen Range Min 0.1% 0.4% 0.5% 0.5% Hydrogen Range Max 10% 5% 100% 100% Hydrogen Must be Present Yes No Yes Yes CO Limit <100 ppm 0 <100 ppm 20% H2S Limit <20 ppm 0 <1000 ppm 3% T90 Response Time (sec) <90 <60 <60 <90 Accuracy Min to 10% H2 0.15% 0.3% 0.3% 0.3% Accuracy 10 to Max% H2 N/A N/A 1% 1% Drift/Week Min to 10% H2 0.15% 0.3% 0.2% 0.2% Drift/Week 10 to Max% H2 N/A N/A 0.4% 0.4% Repeatability Min to 10% H2 0.15% 0.3% 0.2% 0.2% Repeatability 10 to Max% H2 N/A N/A 0.4% 0.4% Linearity Min to 10% H2 0.15% 0.3% 0.2% 0.2% Linearity 10 to Max% H2 N/A N/A 0.4% 0.4% Calibration Background Gas N2 O2, N2 N2 N2 NOTE: Sensor performance specifications are absolute and assume a dry process stream, an ambient temperature of 25°C, pressure compensation, and are in addition to any errors in the calibration gases used.
Certifications
Certifications 2700 - UL 508, 1203
- USC - Class I, Division 1, Groups B, C, and D Hazardous (Classified)
Remote - UL 913
- CAN/CSA C22.2 No. 157-92
Technical Information

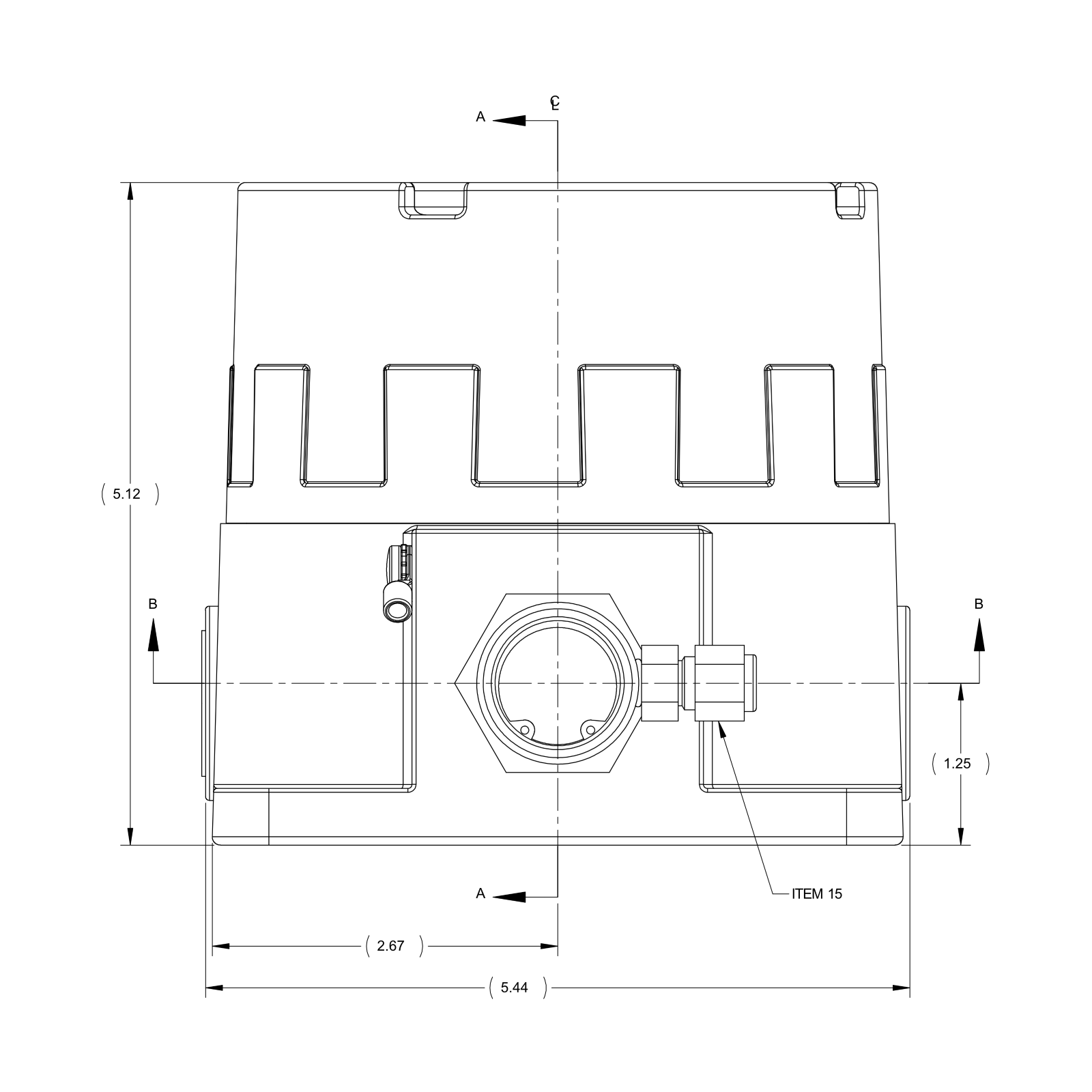

Physical - Dimensions: 190.5 x 137.06 x 144.78 mm (7.5 x 5.39 x 5.66 in)
- Weight: 2.7 kg (5.9 lbs)
Environmental - Ingress Protection: IP67
- Operating Temperature: -20°C to 55°C (-4° F to 131°F)
- Storage Temperature: -30°C to 80°C (-22° F to 176°F)
- Humidity: 0 to 95% RH, non-condensing
Power - Power Input: 90-240 VAC, 50-60 Hz
- Input Power: 15 W
- Power Consumption: 5 W (no external connection), up to 25 W (with 2 sensors connected)
Performance - Operating Pressure at Analyzer Recommended: 0.95-1.1 ATM Absolute (14.0-16.1 psia)
- Operating Pressure at Analyzer Maximum: 2 ATM Absolute (29.4 psia)
- Process Gas Temperature: -20°C to 60°C (-4°F to 140°F)
- Flow Rate: 0.1 to 10 slpm
- Operating Humidity: 95% RH (non-condensing)
- Calibration: 90 days
Communication - Analog: 4-20mA output or serial communication using RS232 or RS422
