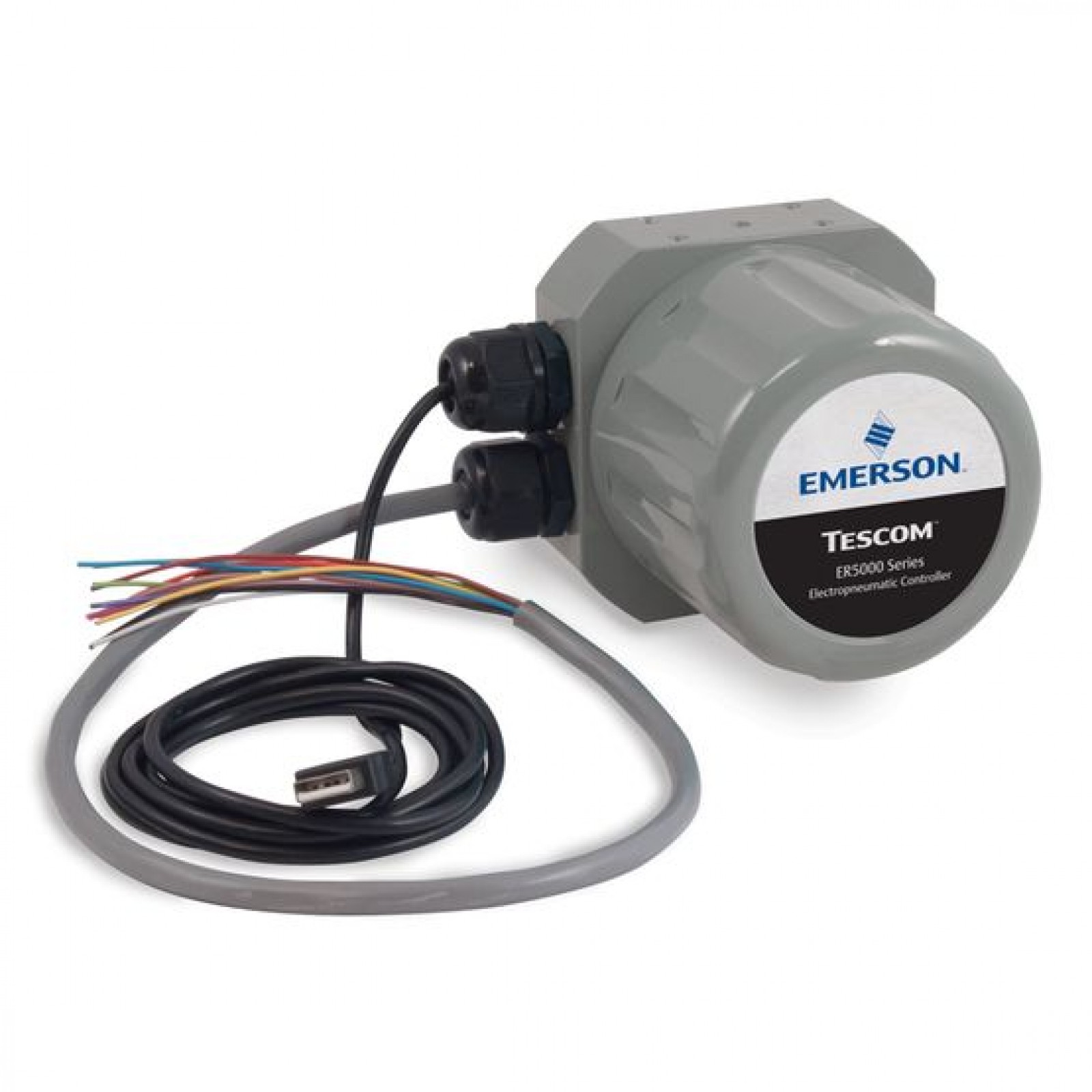

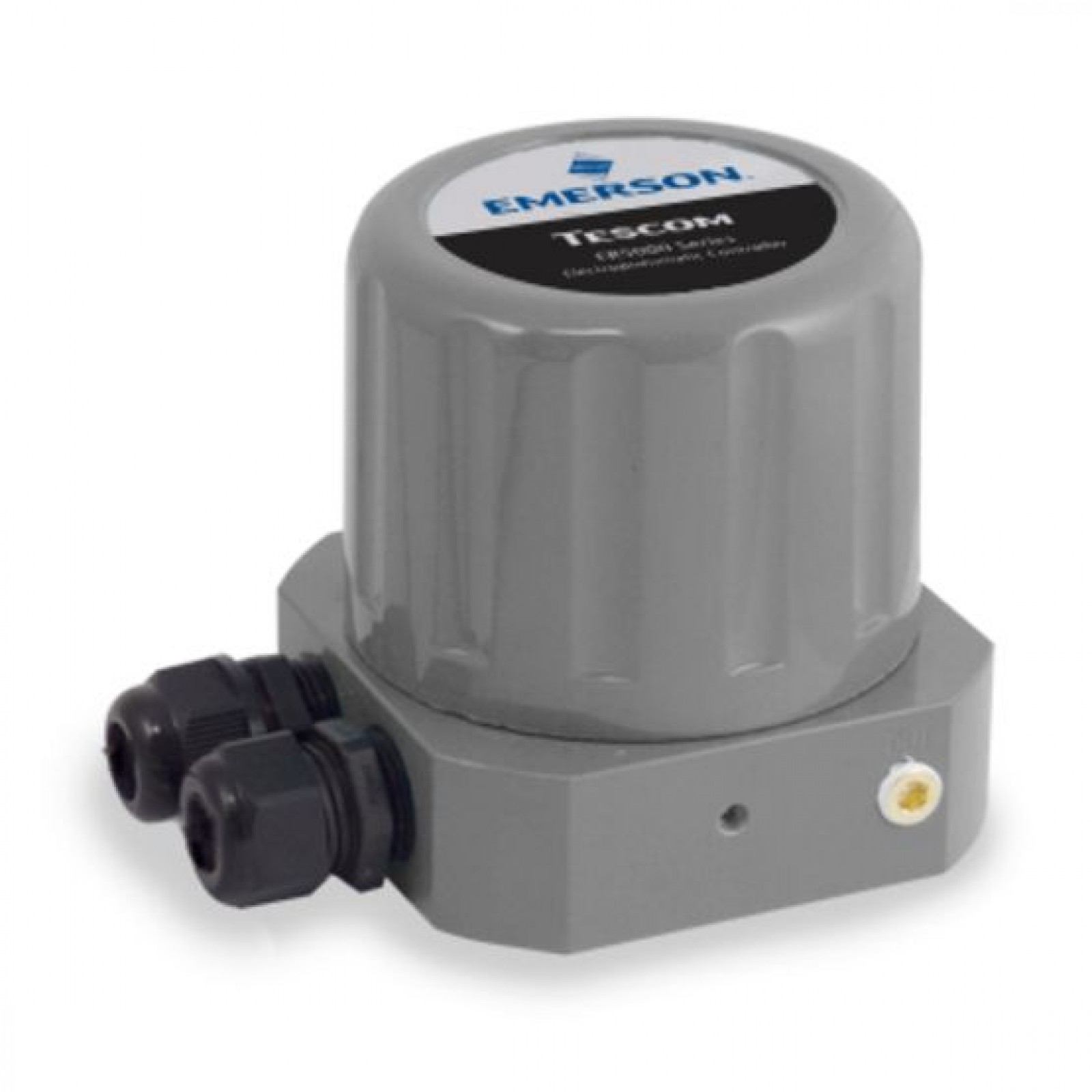

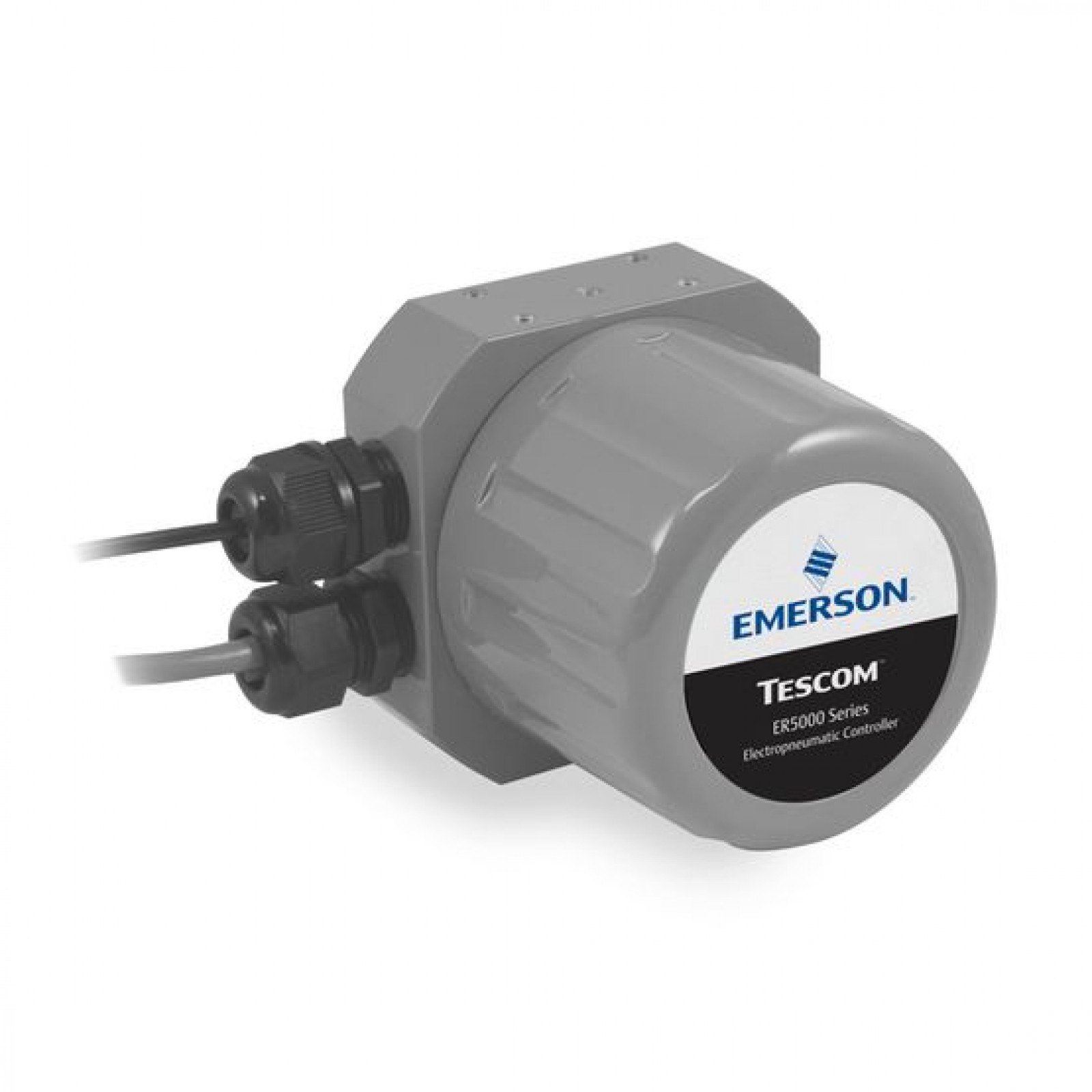

TESCOM™ ER5000 시리즈 전자 공압식 액추에이터
ER5000 시리즈는 광범위한 애플리케이션에 정확한 알고리즘 압력 제어를 제공하는 마이크로프로세서 기반 PID(비례, 적분, 미분) 컨트롤러입니다.
0–100 psig / 0–6.9 bar의 깨끗하고 건조한 불활성 가스의 압력을 제어하기 위해 독립형 장치로 사용하거나 공압 작동식 조절기 또는 밸브에 연결할 수 있습니다.

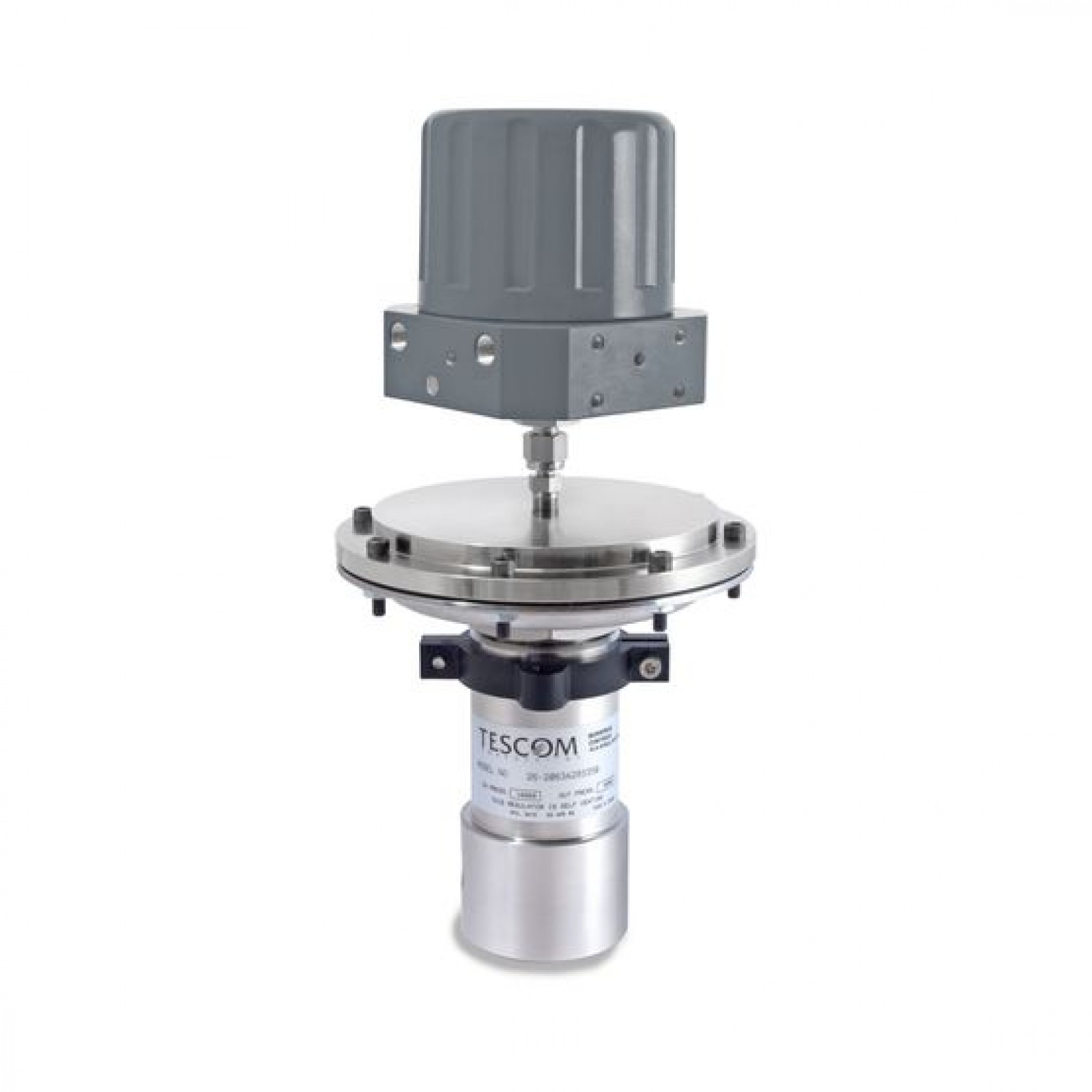

TESCOM 레귤레이터와 함께 사용되는 ER5000은 최대 12+의 Cv로 진공에서 30,000psig/2068bar까지 가스 및 액체의 압력 제어를 제공합니다.
기계식 레귤레이터를 파일럿으로 사용하든 독립 실행형으로 사용하든 탁월한 정확도와 응답 시간으로 진정한 폐쇄 루프 제어를 제공합니다. ER5050은 위험한 장소에서 사용하도록 설계되었습니다.
사양
- 전력 요구 사항
- 22 ~ 28.5VDC, 340mA 최대, 180mA 공칭
- 공급 요건
-
매체 유형:
ER5000 - 깨끗하고 건조한 불활성 가스 또는 계측기용 공기
유입구 압력:
최소: 배출구 압력 + 1psig / 0.07bar
최대: 120psig / 8.2bar
공칭: 110psig / 7.5bar
- 하우징 등급
-
표준: NEMA 4X IP66 (알루미늄 및 에폭시 폴리에스터 페인트)
옵션: 방폭 모델에 사용할 수 있는 스테인리스 강 본체
- 유수부 재료(솔레노이드 및 센서)
-
솔레노이드: 니켈 도금된 황동, FKM 시트 및 O-링
센서: 유리, 세라믹, 실리콘, RTV, 니켈
- 유수부 재료(매니폴드)
- 유리로 채워진 PET(방폭 전용)
- 유수부 재료(관)
- 폴리우레탄
- 유수부 재료(플러그)
- 황동
- 유수부 재료(O-링)
- 실리콘, Buna-N, FKM
- 유수부 재료(피팅)
- 스테인리스 강
- 포트 크기 및 유형
-
가스 포트(입구, 배기 및 게이지): 1/8- 27 NPTF
제어되는 출구 포트: 1/2" SAE
도관 개구부: 2 1/2" NPTF
- 작동 온도 범위
- -30~75°C/-22~167°F(매체는 32°F 이하여야 함)
- 유동 용량
- Cv = 0.01
- 무게
- 3.1lbs / 1.4kg
특징- 폐쇄 루프 PID 제어
- 업데이트 속도 25ms
- 최대 20,000psi의 압력을 제어합니다.
- 압력 및 유량을 제어합니다.
- 데이터 획득이 가능합니다.
- 위험 지역 인증
애플리케이션- 테스트 장비
- 교정 스탠드
- 증거 및 버스트 테스트
- 생산 설비
- 금속 또는 플라스틱 성형/몰딩
- 유압 동력 장치
- 화학물질 주입 장치

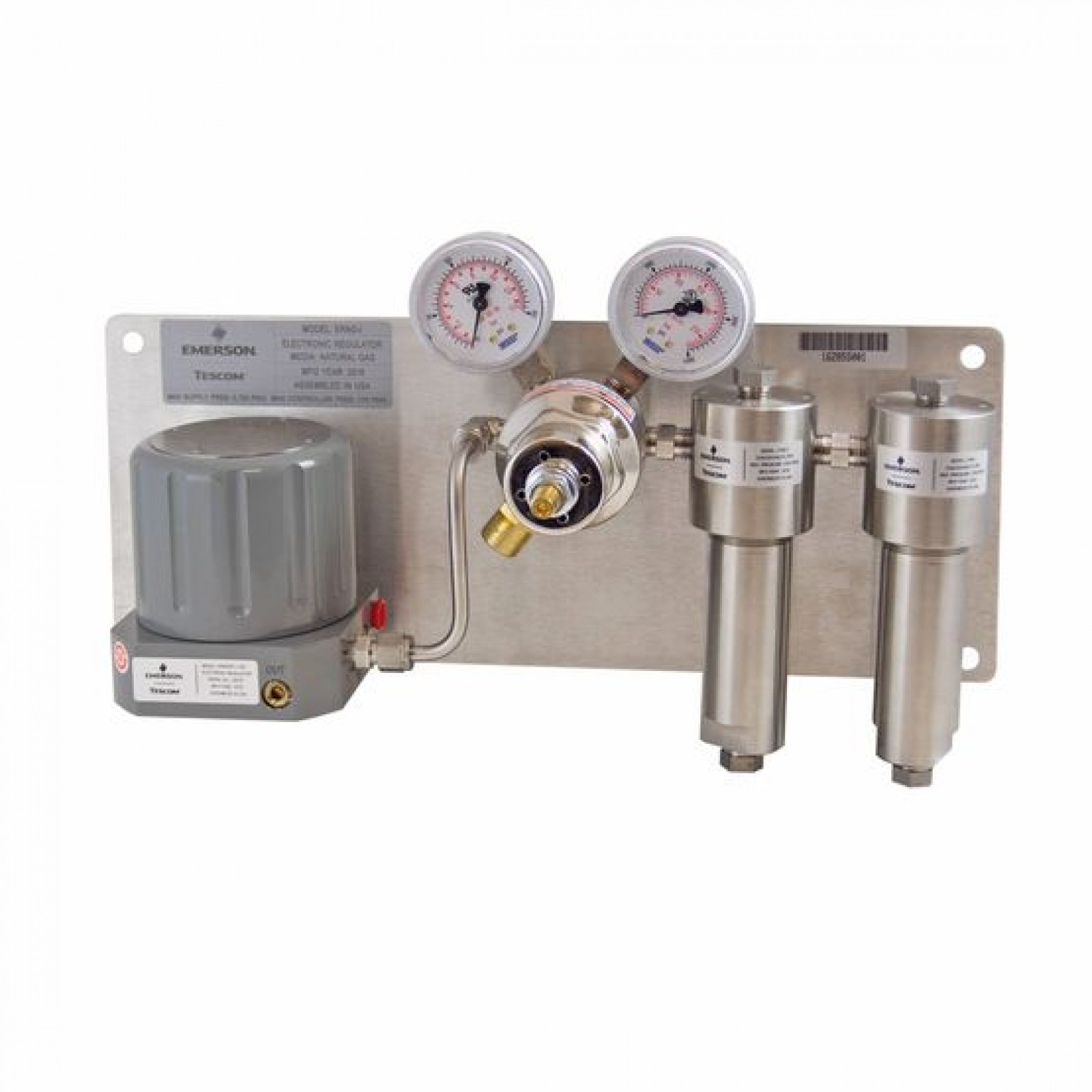

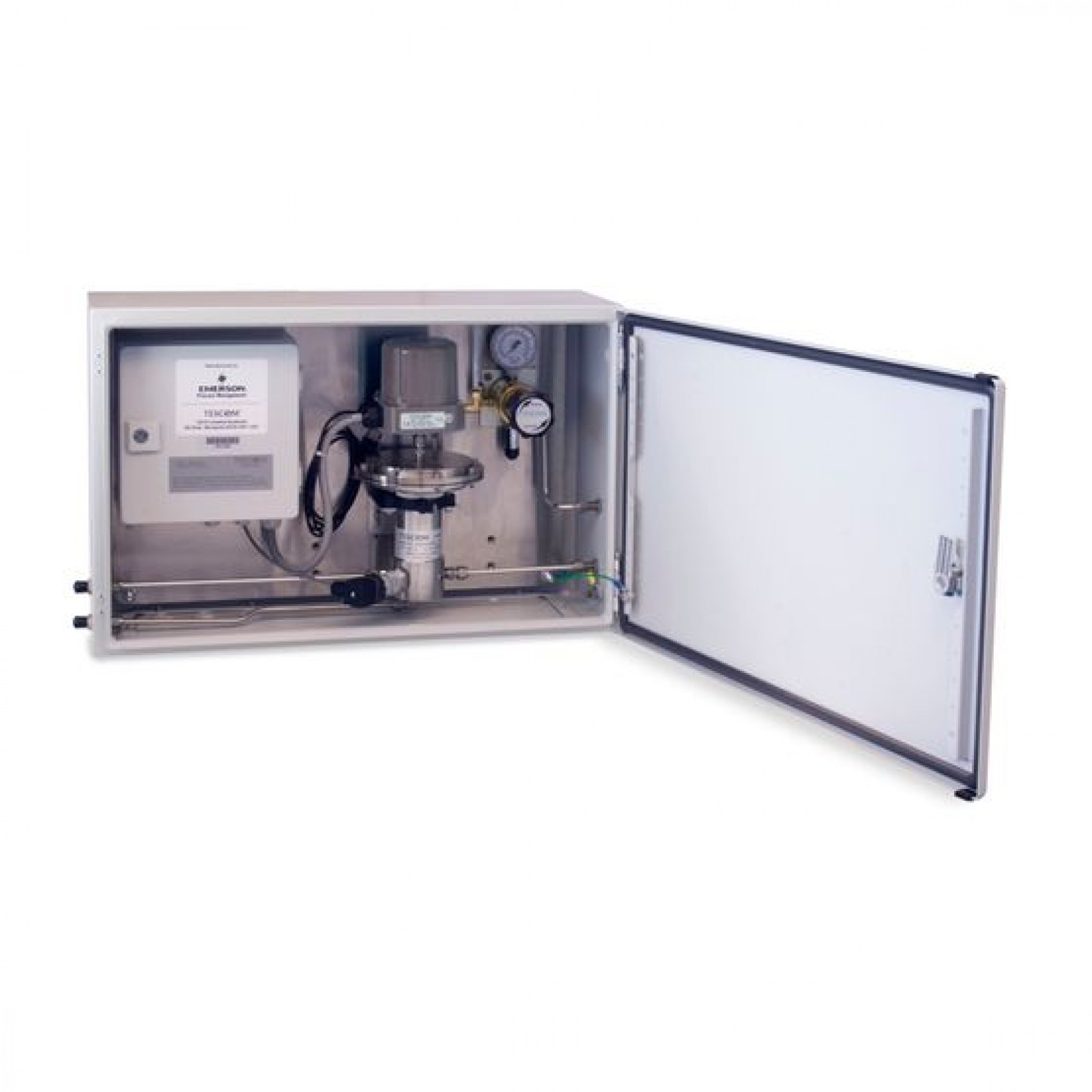

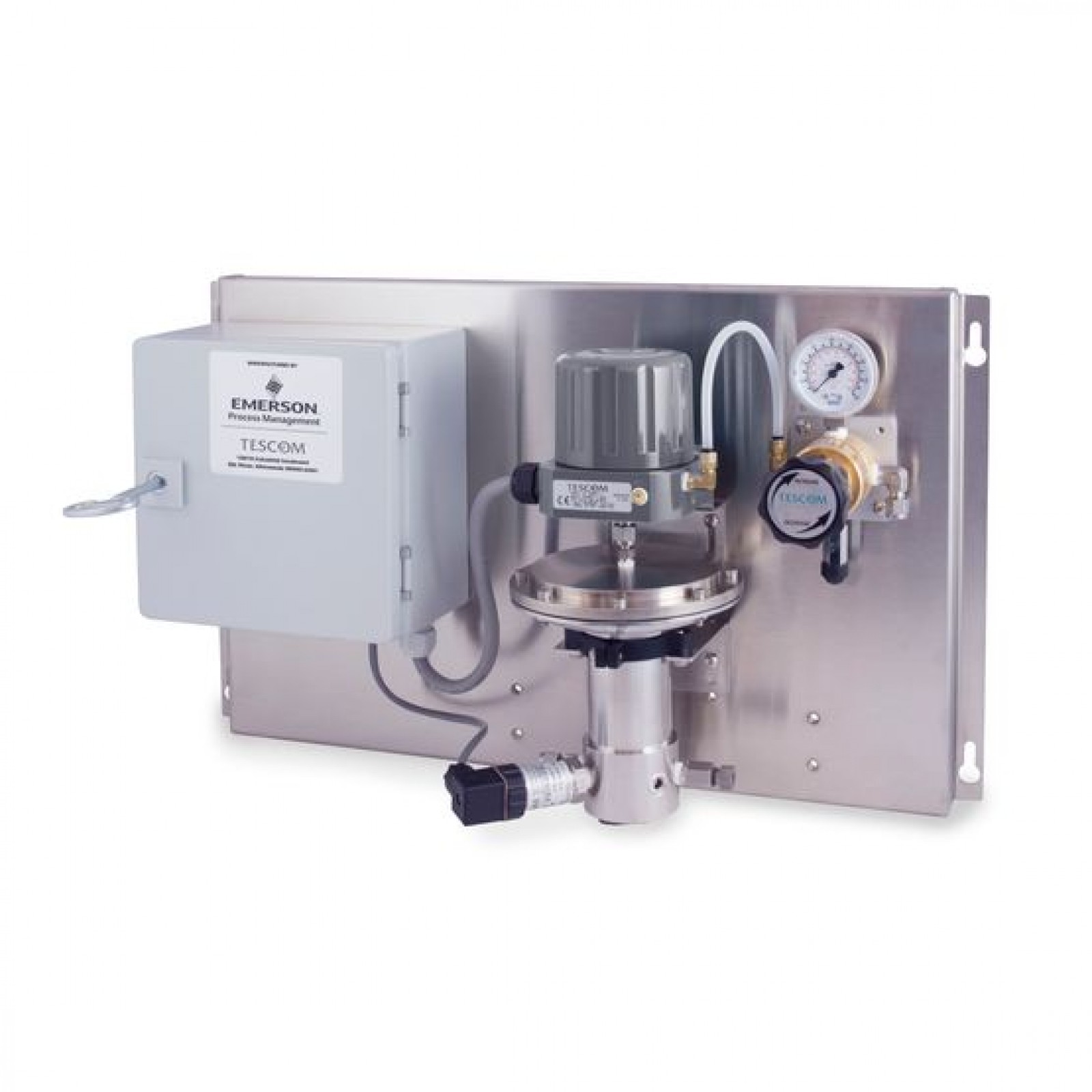

- 상세 이미지
-
